Die Referenz für das Designkonzept der Schwachstrom-Raumverkabelung ist entscheidend für die Gewährleistung des effizienten und stabilen Betriebs des gesamten Schwachstromsystems. Zu Beginn des Entwurfsprozesses ist eine eingehende Analyse verschiedener Faktoren wie der räumlichen Anordnung, der Gerätekonfiguration und der Funktionsanforderungen des Schwachstromraums erforderlich, um einen wissenschaftlichen und vernünftigen Entwurfsplan für die Verkabelung zu formulieren.

In Bezug auf die räumliche Anordnung sollte der Schwachstromraum möglichst nahe am Informationskonvergenzzentrum liegen, um die Datenübertragung und den Datenaustausch zu erleichtern. Unter Berücksichtigung der Wärmeableitungs- und Wartungsanforderungen der Geräte sollte die räumliche Anordnung innerhalb des Elektroraums angemessen geplant werden, um ausreichend Kühlraum und Wartungskanäle zwischen den Geräten sicherzustellen.

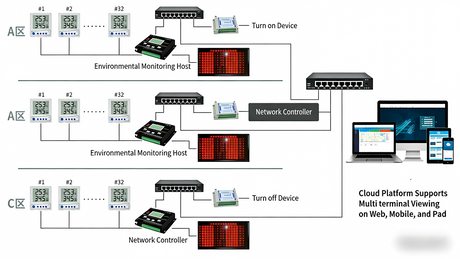

In Bezug auf die Gerätekonfiguration sollten geeignete Schwachstromgeräte wie Switches, Router, Server usw. basierend auf den tatsächlichen Anforderungen ausgewählt und die Kompatibilität und Skalierbarkeit der Geräte berücksichtigt werden. Darüber hinaus sollte auf die Platzierung der Geräte geachtet werden, um die Verkabelung und den Anschluss der Geräte zu erleichtern.

Hinsichtlich der funktionalen Anforderungen sollte die Verkabelungskonstruktion des Schwachstromraums verschiedene funktionale Anforderungen wie Datenübertragung, Sprachkommunikation und Videoüberwachung erfüllen. Während des Designprozesses sollten die Übertragungseigenschaften und Interferenzprobleme verschiedener Signale vollständig berücksichtigt werden und geeignete Verkabelungstypen und Verbindungsmethoden sollten übernommen werden, um eine stabile Übertragung von Signalen sicherzustellen.

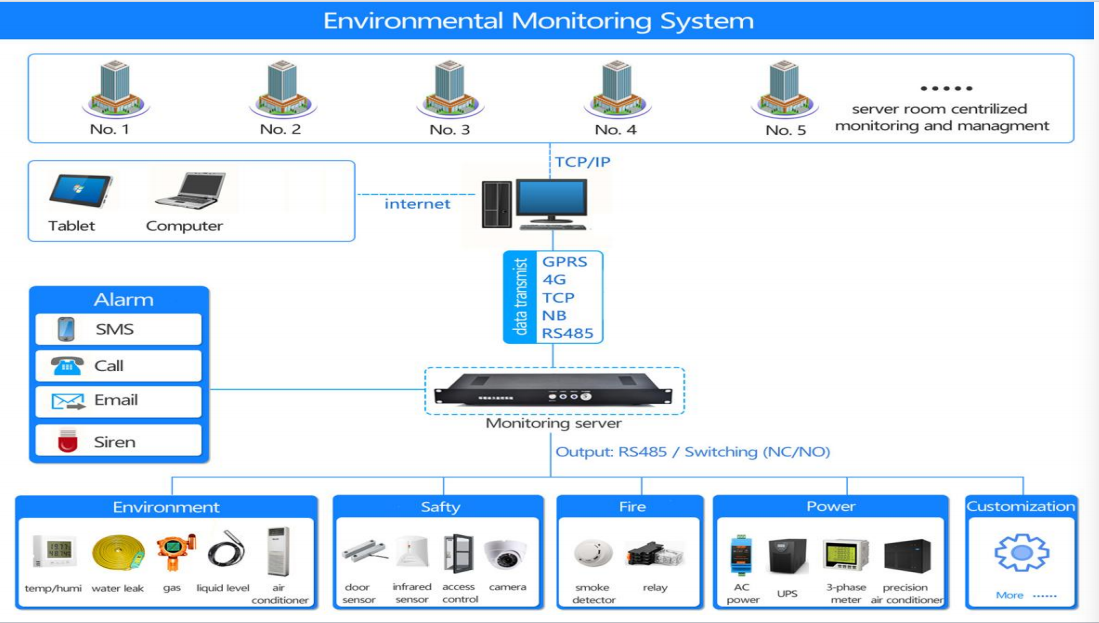

Um die Sicherheit und Zuverlässigkeit des Schwachstromsystems zu erhöhen, sollten bei der Verkabelungsplanung auch Maßnahmen wie Blitzschutz, Brandschutz und Entstörung berücksichtigt werden. Beispielsweise können abgeschirmte Kabel verwendet werden, um die Auswirkungen elektromagnetischer Störungen zu reduzieren, Blitzableiter können installiert werden, um Schäden an Geräten durch Blitzschlag zu verhindern, und Brandschutzausrüstung kann so konfiguriert werden, dass das Entstehen von Bränden verhindert wird. Die Referenz für das Designkonzept der Schwachstrom-Raumverkabelung muss verschiedene Faktoren wie räumliche Anordnung, Gerätekonfiguration, funktionale Anforderungen und Sicherheitsmaßnahmen umfassend berücksichtigen. Nur durch umfassende Berücksichtigung und wissenschaftliche Planung kann das schwache aktuelle System effizient und stabil funktionieren und eine starke Garantie für den Informationsaufbau des Unternehmens bieten. Zinkrohr, Metalldehnbolzen, flexibler Metallschlauch. Andere Materialien, Kunststoff-Expansionsrohre, Maschinenschrauben, Unterlegscheiben, Federringe, Klemmenblöcke, Bohrer, Lötmittel, Flussmittel, Isolierband, Kunststoffband, verschiedene Anschlüsse usw. Werkzeuge und Geräte, elektrische Bohrmaschinen, Schlagbohrmaschinen, Leitern, Wasserwaagen, Leitungen, Lot, Drahtschneider, Abisolierzangen, Schraubendreher, elektrische Lötkolben, Schlitzschraubendreher, Kreuzschlitzschraubendreher, Spitzzangen, Offset-Zangen, 250-V-Megaohmmeter, 500 V Megaohmmeter.

Baubedingungen, die Innenausstattung des Verwaltungsgebäudes sollte abgeschlossen sein, Türen, Fenster und Türschlösser sollten vollständig montiert und vollständig sein. Die Leitungen und Kabelgräben, Leitungen, Kästen und Kästen im Verwaltungsraum, Schwachstromschächte und andere öffentliche Teile innerhalb des Gebäudes und der Peripherie sollten fertiggestellt werden. Die Positionen aller reservierten Löcher, eingebetteten Teile, der Rohrdurchmesser, die Verlegeposition der Rohrleitung usw. sollten alle den Design- und Konstruktionsanforderungen entsprechen.

Betriebsmethoden, Rohrvorbestattung, beziehen sich auf den Inhalt der Rohrvorbestattungsnorm. Bei der Installation von Controller-Boxen sollten die Platine des Box-Körpers und der Rahmen in engem Kontakt mit der Gebäudeoberfläche stehen. Es ist strengstens verboten, den Kastenkörper und die vorvergrabene Rohröffnung durch Elektroschweißen oder Gasschweißen zu verschweißen. Die allgemeine Installationsposition der Controller-Box hängt vom Design ab. Wenn keine besonderen Anforderungen bestehen, empfiehlt es sich, sie an einer weniger sichtbaren oder sichereren Stelle zu installieren, um böswillige Schäden zu vermeiden. Die Wechselstromversorgung der Controller-Box sollte separat verlegt werden und darf nicht in das gleiche Rohr wie die Signalleitungen und Niederspannungs-Gleichstromleitungen eingefädelt werden. Suchen Sie bei der Installation eines an der Wand montierten Controller-Kastens die Höhe, bohren Sie ein Loch und betten Sie den Dehnbolzen zur Befestigung ein. Die Rückwand des Kastens sollte bündig mit der Wandoberfläche abschließen und in der Höhe den Designanforderungen entsprechen.

Bei der Kabelverlegung sollten die verlegten Kabel sauber angeordnet, nicht verdreht und die Kreuzungen möglichst gering sein. Wenn mehrere Kabel in das Rohr eingefädelt werden, dürfen die Kabel nicht miteinander verdreht sein und es dürfen keine Verbindungen im Rohr vorhanden sein. Verbindungen müssen an der Anschlussdose (Box) und von der Steuerungsbox bis zur Decke angeschlossen werden. Die Verkabelung sollte durch das Anbringen einer in der Wand vergrabenen Muffe oder durch die Verwendung eines Eisenrohrs geschützt werden, um die Diebstahlschutzleistung des Sicherheitssystems zu verbessern. Beide Enden der verlegten Kabel müssen gekennzeichnet sein und die Schirmschicht des abgeschirmten Kabels muss an einem Ende zuverlässig geerdet sein.

Installation von Endgeräten: Bei der Installation von Endgeräten ist es notwendig, mit entsprechenden Fachleuten zusammenzuarbeiten, um Löcher in den Türrahmen und die Türverkleidung zu bohren. Die Installationspositionen von Endgeräten wie Kartenlesern, Ausgangstasten, Elektroschlössern und elektromagnetischen Schlössern sollten den Design- und Produktspezifikationen entsprechen. Wenn keine besonderen Anforderungen bestehen, sollte die Installationshöhe von Kartenlesern und Ausgangstasten 1,4 m und der Abstand vom Türrahmen 0,1 m betragen. Die Einbauhöhe von Elektroschlössern sollte 1,1 m betragen.

Installation von Endgeräten: Die Installation von Kartenlesern sollte nahe an der Wand erfolgen, ohne Lücken und fest installiert sein. Sämtliches Zubehör sollte vollständig sein. In der Regel wird der Kartenleser mit speziellen Maschinenschrauben direkt am Unterputzkasten befestigt. Achten Sie auf eine feste und zuverlässige Befestigung, um das Paneel aufrecht zu halten. Schließen Sie die freiliegenden Drähte im Gehäuse gemäß den im Konstruktions- und Produkthandbuch angegebenen Verkabelungsanforderungen an die Anschlüsse des Kartenlesers an. Prüfen Sie vor dem Einbau elektromagnetischer Schlösser und Elektroschlösser, ob die Spezifikationen und Modelle der Schlösser für ihre Einbaupositionen, Höhen, Türtypen und Öffnungsrichtungen geeignet sind. Installation elektromagnetischer Schlösser: Montieren Sie zunächst die Befestigungsplatte und die Trägerplatte des elektromagnetischen Schlosses am Türrahmen bzw. an der Türverkleidung. Schieben Sie dann die elektromagnetische Verriegelung in den Schlitz der Befestigungsplatte und befestigen Sie die Schrauben. Schließen Sie die Drähte gemäß dem Diagramm an. Installieren Sie bei Türrahmen aus Metall die Elektroschlösser an der Innenseite des Türrahmens. Die Kabel können mithilfe eines weichen Kunststoffrohrs entlang des Türrahmens verlegt und in die Anschlussdose oben am Türrahmen eingeführt werden. Installieren Sie bei Türrahmen aus Holz die Anschlussdose und das Stahlrohr an der Außenseite des Türrahmens des Elektroschlosses.

Geräteverkabelung und Fehlerbehebung: Testen Sie vor der Verkabelung erneut die Isolierung zwischen den Drähten und der Erde. Bei Geräten im Maschinenraum schließen Sie jedes Gerät über eigene Kabel an. Drücken Sie die Kabelenden jeder Abzweigleitung gut zusammen, und die Geräte- und Abschirmungskabel sollten gut mit dem Schutzerdungskabel verbunden sein. Der Erdungswiderstand sollte gemeinsam geerdet werden und der Wert sollte 1 Ω nicht überschreiten. Halten Sie sich bei der Verkabelung strikt an den Anschlussplan und überprüfen Sie ihn erneut, bis die Richtigkeit bestätigt ist. Schließen Sie den Systemverwaltungshost, die USV-Stromversorgung, den Drucker und andere Geräte gemäß den Konstruktionszeichnungen und Produkthandbüchern an. Installieren Sie die Verwaltungssoftware des Zugangskontrollsystems auf dem Systemverwaltungshost und führen Sie die Initialisierungseinstellungen durch. Testen Sie die verschiedenen Funktionen der Systemsoftware gemäß den Bedienschritten im Systemsoftware-Handbuch.

Schutz des fertigen Produkts: Achten Sie bei der Installation von Endgeräten darauf, dass Decke und Wände sauber bleiben. Achten Sie bei der Arbeit anderer Gewerke darauf, die Anlagenausrüstung nicht zu beschädigen. Treffen Sie im Maschinenraum Maßnahmen zum Schutz vor Staub, Feuchtigkeit, Verschmutzung und Wasser, um Schäden an der Ausrüstung und den Verlust von Komponenten zu verhindern. Um Schäden an der Ausrüstung und den Verlust von Komponenten zu vermeiden, schließen Sie umgehend die Türen, verriegeln Sie sie und beauftragen Sie einen Verantwortlichen.

Zu beachtende Qualitätsprobleme: Die Verbindung zwischen Geräten und Hauptleitungen oder zwischen Hauptleitungen und Terminals ist nicht fest; Überprüfen Sie umgehend die losen Teile und ziehen Sie sie fest. Bei der Verwendung abgeschirmter Kabel darf das äußere Kupfergeflecht den Kerndraht nicht berühren; Je nach Anforderung sollte das äußere Kupfergeflecht vom Kerndraht getrennt werden und besonderes Augenmerk auf die Pressung gelegt werden. Beim Schweißen dürfen die nicht schweißenden Teile nicht verunreinigt werden. Wischen Sie nach dem Schweißen das Schweißöl umgehend mit Watte (Stoffstreifen) ab. Aufgrund der ungeerdeten Abschirmung des Kabels oder Geräts kann es zu Störungen kommen. Drücken Sie das Abschirmungskabel und das Erdungskabel des Geräts nach Bedarf fest an.
