Standards für den Installationsprozess von Zugangskontrollsystemen

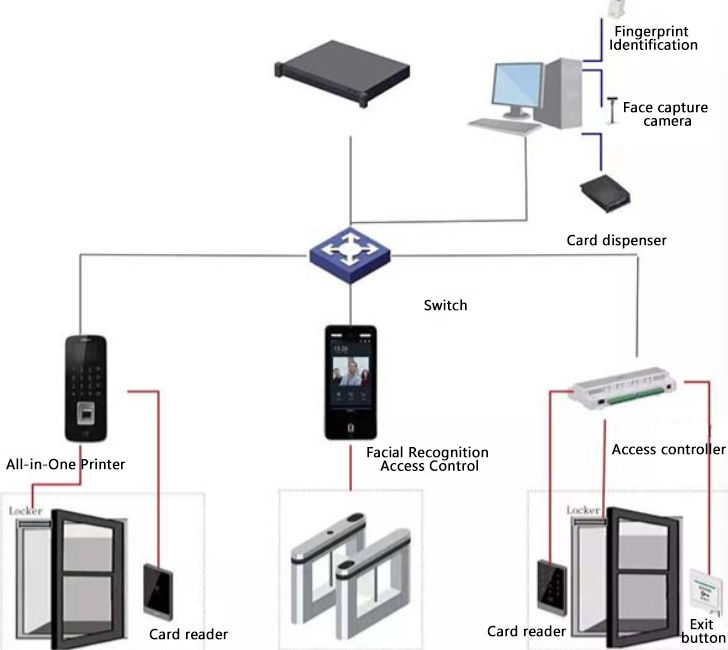

Bauvorbereitung, Front-End-Ausrüstung: Umfasst hauptsächlich Zugangskontrollhost, Computer (mit integrierter Systemverwaltungssoftware), Drucker, unterbrechungsfreie Stromversorgung usw. Terminalausrüstung: Umfasst hauptsächlich Zugangskontrollcontroller, Elektroschloss, elektromagnetisches Schloss, Ausgangstaste, Kartenleser, Passworttastatur usw. Die oben genannten Geräte und Materialien sollten entsprechend den Designanforderungen ausgewählt werden. Sie müssen über Produktqualifikationszertifikate, Qualitätskontrollberichte, Installations- und Nutzungsanweisungen usw. verfügen und nach dem 3C-Standard zertifiziert sein und das 3C-Zertifizierungszeichen tragen. Handelt es sich um ein importiertes Produkt, ist die Einfuhrwarenkontrollbescheinigung vorzulegen. Vor der Geräteinstallation sollten vor der Installation alle Prüfungen gemäß der Installationsanleitung durchgeführt werden.
Verzinkte Materialien, verzinkte Stahlrohre, verzinkte Kabelrinnen, Metalldehnbolzen, flexible Metallschläuche. Andere Materialien, Kunststoff-Expansionsrohre, Maschinenschrauben, Unterlegscheiben, Federringe, Verbindungsklemmen, Bohrer, Lötzinn, Flussmittel, Isolierband, Kunststoffband, verschiedene Verbindungen usw. Werkzeuge und Geräte, elektrische Bohrmaschinen, Schlagbohrmaschinen, Leitern, Wasserwaagen, Leitungen, Lot, Drahtschneider, Abisolierzangen, Elektrikermesser, 一字-förmige Schraubendreher, kreuzförmige Schraubendreher, Spitzzangen, Offset-Zangen, 250-V-Megaohmmeter, 500 V Megaohmmeter.
Baubedingungen: Die Verwaltung des Innenbaus sollte durch Innendekoration ergänzt werden. Türen, Fenster und Türschlösser sollten vollständig montiert und vollständig sein. Die Verwaltung von Innenräumen, Schwachstromschächten, anderen öffentlichen Teilen innerhalb des Gebäudes und den umgebenden Verkabelungsgräben, Kanälen, Rohren, Kästen und Abdeckungen sollte fertiggestellt werden. Die Positionen aller reservierten Löcher, eingebetteten Teile, der Durchmesser der Leitungsrohre und die Verlegepositionen der Rohrleitungen sollten alle den Design- und Konstruktionsanforderungen entsprechen.
Betriebsmethoden, Vorverlegung von Rohren, siehe Inhalt des Standards zur Vorverlegung von Rohren. Installation des Controller-Kastens: Die Kastenplatte und der Rahmen sollten in engem Kontakt mit der Gebäudeoberfläche sein. Verschweißen Sie den Kasten nicht mit der vorvergrabenen Rohröffnung durch Elektroschweißen oder Gasschweißen. Die allgemeine Einbauposition der Controller-Box sollte entsprechend der Konstruktion festgelegt werden. Wenn keine besonderen Anforderungen bestehen, sollte die Installationshöhe des Kartenlesers und der Ausgangstaste 1,4 m betragen, und der Abstand vom Türrahmen sollte 0,1 m betragen. Die Einbauhöhe des Elektroschlosses sollte 1,1m betragen.
Kabelverlegung: Beim Verlegen von Kabeln sollten diese sauber angeordnet und nicht verdreht sein und die Kreuzungen sollten minimiert werden. Das dickere Kabel sollte unter dem dünneren Kabel platziert werden. Wenn mehrere Kabel in das Rohr eingefädelt werden, dürfen diese nicht miteinander verdreht werden und es dürfen keine Verbindungen im Rohr vorhanden sein. Die Verbindungen müssen an der Anschlussdose (Box) angeschlossen werden und die Steuerungsbox sollte mit einer in der Wand vergrabenen Schutzhülse oder einem eisernen Wasserrohr an der Decke angeschlossen werden, um die Widerstandsfähigkeit des Diebstahlsicherungssystems gegen Beschädigungen zu verbessern. Die Enden der verlegten Kabel müssen gekennzeichnet sein und die Schirmschicht des abgeschirmten Kabels muss an einem Ende zuverlässig geerdet sein.
Installation von Endgeräten: Bei der Installation von Endgeräten sollten in Abstimmung mit den entsprechenden Fachgebieten Löcher am Türrahmen und am Türblatt angebracht werden. Die Installationspositionen des Kartenlesers, der Ausgangstaste, des elektrischen Schlosses und des elektromagnetischen Schlosses sollten den Design- und Produkthandbuchanforderungen entsprechen. Wenn keine besonderen Anforderungen bestehen, sollte die Installationshöhe des Kartenlesers und der Ausgangstaste 1,4 m betragen, und der Abstand vom Türrahmen sollte 0,1 m betragen. Die Einbauhöhe des Elektroschlosses sollte 1,1m betragen.
Installation der Endgeräte: Die Installation des Kartenlesers sollte nah an der Wand erfolgen, ohne Lücken um ihn herum, fest installiert, komplettes Zubehör, und der Kartenleser sollte im Allgemeinen mit speziellen Maschinenschrauben direkt am verdeckten Bodenkasten befestigt werden, wobei auf eine feste und zuverlässige Befestigung zu achten ist, um das Panel aufrecht zu halten. ) Schließen Sie die vom Gehäuse ausgehenden Drähte gemäß den Verkabelungsanforderungen des Design- und Produkthandbuchs an die Verkabelungsklemmen des Kartenlesers an. Überprüfen Sie vor der Installation des elektromagnetischen Schlosses und des elektrischen Schlosses, ob die Spezifikationen und Modelle des Schlosses mit der Installationsposition, der Höhe, dem Türtyp und der Richtung des Schalters kompatibel sind. Installation des elektromagnetischen Schlosses: Installieren Sie zunächst die Befestigungsplatte und die Trägerplatte des elektromagnetischen Schlosses am Türrahmen bzw. am Türblatt. Drücken Sie dann das elektromagnetische Schloss in den Schlitz der Befestigungsplatte, um es zu befestigen. Schließen Sie die Drähte gemäß der Abbildung an. Installieren Sie das elektrische Steuerschloss am Metalltürrahmen. Die Drähte können durch einen flexiblen Kunststoffschlauch entlang des Türrahmens geführt werden und in die Anschlussdose oben am Türrahmen gelangen. Für den Holztürrahmen können an der Außenseite des elektrischen Steuerschlosses für den Anschlusskasten ein Anschlusskasten und ein Stahlrohr installiert werden.
Für die Verkabelung und Fehlerbehebung der Geräte prüfen Sie vor der Verkabelung erneut die Isolierung zwischen den Drähten und zur Erde. Die Geräte im Maschinenraum werden über spezielle Kabel angeschlossen. Die Drahtenden jedes Zweigs sind gecrimpt, und die Geräte- und Abschirmungsdrähte sollten für den Schutzerdungsdraht gecrimpt sein. Der Erdungswiderstand wird über eine kombinierte Erdungsmethode angeschlossen und der Wert sollte 1 Ω nicht überschreiten. Halten Sie sich bei der Verkabelung genau an den Schaltplan des Geräts. Überprüfen Sie nach der Verkabelung noch einmal, ob Fehler vorliegen. Schließen Sie den Systemverwaltungshost, die USV-Stromversorgung, den Drucker und andere Geräte gemäß den Konstruktionszeichnungen und Produktanweisungen an. Installieren Sie die Verwaltungssoftware des Zugangskontrollsystems auf dem Systemverwaltungshost und führen Sie die Initialisierungseinstellungen durch. Testen Sie die verschiedenen Funktionen der Systemsoftware gemäß den Bedienschritten im Systemsoftware-Handbuch.
Schutz des fertigen Produkts: Achten Sie bei der Installation von Endgeräten darauf, dass Decke und Wände sauber bleiben. Achten Sie bei der Arbeit anderer Gewerke darauf, die Anlagenausrüstung nicht zu beschädigen. Treffen Sie im Maschinenraum Maßnahmen, um Staub, Feuchtigkeit, Verschmutzung und Wasser zu verhindern. Um Schäden an der Ausrüstung und den Verlust von Komponenten zu vermeiden, schließen Sie umgehend die Türen, verriegeln Sie sie und weisen Sie einen Verantwortlichen zu.
Zu beachtende Qualitätsprobleme: Die Verbindung zwischen Geräten und Hauptleitungen oder zwischen Hauptleitungen und Terminals ist nicht fest; Überprüfen Sie umgehend die losen Teile und ziehen Sie sie fest. Bei der Verwendung abgeschirmter Kabel darf das äußere Kupfergeflecht den Kerndraht nicht berühren; Je nach Anforderung sollte das äußere Kupfergeflecht vom Kerndraht getrennt werden, wobei besonders auf die Crimpung zu achten ist. Beim Schweißen mit Lötöl dürfen die nicht schweißenden Teile nicht verunreinigt werden. Wischen Sie das Lötöl nach dem Schweißen umgehend mit Watte (Stoffstreifen) ab. Aufgrund der ungeerdeten Abschirmung des Kabels oder Geräts kann es zu Störungen kommen. Drücken Sie das Abschirmungskabel und das Erdungskabel des Geräts nach Bedarf fest an.
